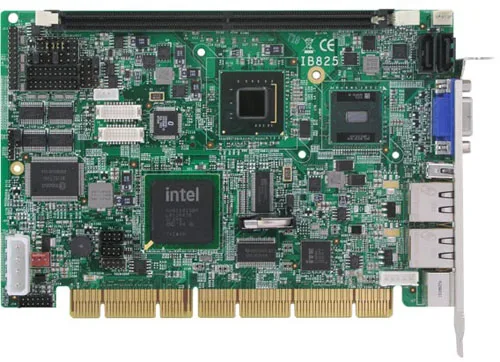

IB825
Carte CPU Intel® Atom™ N270 Half Size PISA
Carte CPU Intel® Atom™ N270 Half Size PISA. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
PROCESSEUR
Intel® Atom™ N270 processor, 1.6GHz, 533MHz FSB
MÉMOIRE
One DDR2 DIMM sockets, single channel · Supports up to 2GB DDR2 533 SDRAM · VGA · Intel® Graphics Media Accelerator (GMA 950) · supports CRT (with D-Sub connector on edge) · LVDS · Chrontel CH7308B for 24-bit dual channel LVDS · 2x DF13 sockets on board
STOCKAGE
-20°C~80°C (-4°F~176°F)
ETHERNET
2x Intel® 82583V PCI-E Gigabit LAN · RJ-45 connector on edge
P/N # IB825
Introduction au chien de garde Spécifications
21 LIGNES
| Processeur | Intel® Atom™ N270 processor, 1.6GHz, 533MHz FSB |
|---|---|
| Chipset | Intel® 945GSE + ICH7M |
| BIOS | Award BIOS, ACPI supported |
| Mémoire système | One DDR2 DIMM sockets, single channel · Supports up to 2GB DDR2 533 SDRAM · VGA · Intel® Graphics Media Accelerator (GMA 950) · supports CRT (with D-Sub connector on edge) · LVDS · Chrontel CH7308B for 24-bit dual channel LVDS · 2x DF13 sockets on board |
| LAN | 2x Intel® 82583V PCI-E Gigabit LAN · RJ-45 connector on edge |
| Audio | Built-in Intel® High Definition Audio · With Realtek ALC662 Codec · Supports 5.1 channels |
| E/S LPC | Winbond W83627UHG · 1x IDE, 1x KB/mouse, 3x RS232, 1x RS-232/422/485, 2x SATA, 1x LPT |
| Ports série | Three RS-232, one RS-232/422/485 |
| Serial ATA | Supports 2 ports |
| Minuterie de surveillance | Generates system reset; 256 levels |
| E/S numériques | 4 in / 4 out |
| USB | Five USB 2.0 ports (1x edge connector + 4x via pin header) |
| Connecteur clavier et souris | PS/2 type |
| Connecteurs de bord | VGA CRT, 2x RJ-45, USB, PS/2 KB/mouse · PCI to ISA Bridge · ITE IT8888G x1 for high drive ISA bus |
| Minuterie de surveillance | Generates system reset; 256 levels |
| Format | Half Size CPU Card |
| Dimensions | 186mm x 129mm |
| Consommation électrique | Intel® Atom™ Processor N270 1.6GHz · w/ 2 x 1GB DDR2-800 · +5V: 4.31A · +12V: 1.28A |
| Température de fonctionnement | 0°C~60°C (32°F~140°F) |
| Température d’entreposage | -20°C~80°C (-4°F~176°F) |
| Humidité relative | 10%~90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IB825 est déployé
CAS D'USAGE
OEM integration
Drop-in board for custom enclosures, instrumentation, and purpose-built hardware.
CAS D'USAGE
Industrial control
PLC-adjacent controllers, motion control, and machine-tending applications.
CAS D'USAGE
Embedded kiosks
Behind-display compute for purpose-built kiosk and terminal hardware.
CAS D'USAGE
Test & measurement
Instrument hosts and ATE controllers built around a serviceable long-lifecycle board.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
PARLER À UN INGÉNIEURRessources
