IP418

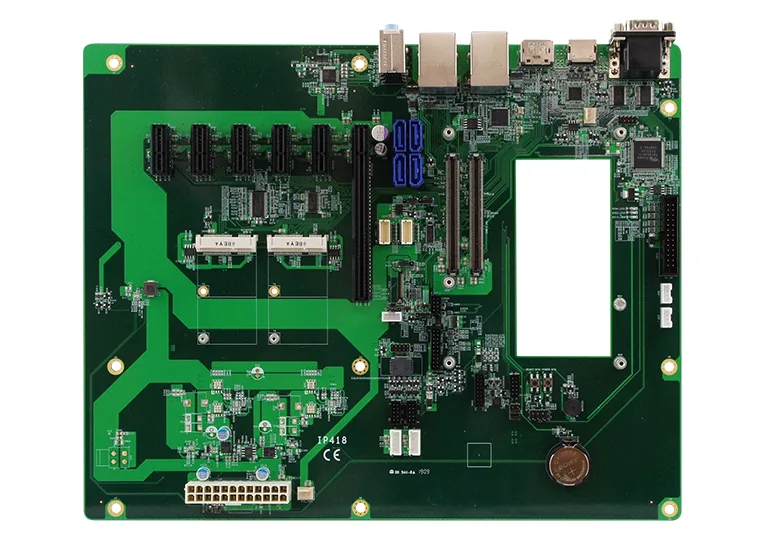

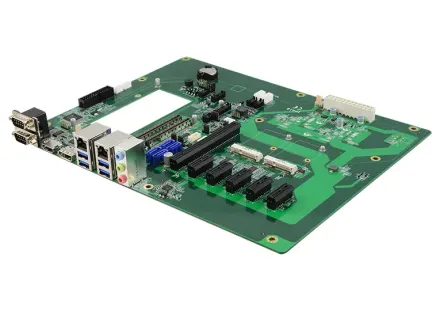

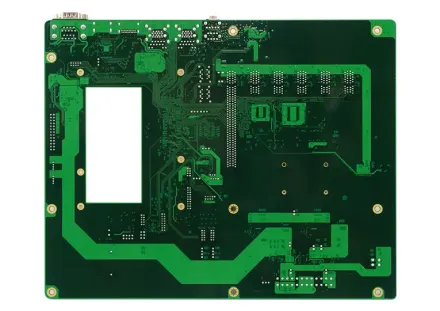

Carte porteuse COM Express Type 6 (R3.0)
Carte porteuse COM Express Type 6 (R3.0). Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
STOCKAGE
-40°C~90°C (-40°F~194°F)
AFFICHAGE
1x VGA 3x DDI (1xDisplayPort, 1x HDMI, 1x DVI-D) 1x dual channel LVDS or 1x eDP (Depends on CPU module)
ETHERNET
LAN1: Derived from COM Express CPU module LAN2: 1x Intel® I210IT
ENVIRONNEMENT
-40°C~85°C ( -40°F~185°F)
COM Express Type 6Carrier board
P/N # IP418
Introduction au chien de garde Spécifications
21 LIGNES
| Format | ATX |
|---|---|
| Interface du module | COM Express Type-6 (R3.0) |
| Emplacements d’extension | 1x PCI-E(16x) slot 5x PCI-E(1x) slot |
| Emplacements Mini | 2x MiniPCI-E socket |
| Sortie vidéo | 1x VGA 3x DDI (1xDisplayPort, 1x HDMI, 1x DVI-D) 1x dual channel LVDS or 1x eDP (Depends on CPU module) |
| Ethernet | LAN1: Derived from COM Express CPU module LAN2: 1x Intel® I210IT |
| Puce d’E/S | Fintek F81964D-I |
| Port série | 2x COM ports (RS232) |
| USB 2.0 | 4x USB 2.0 |
| USB 3.0/ 3.1 | 4x USB 3.0 |
| Serial ATA | Derived form COM Express CPU module 4x SATA III |
| Audio | Built-in ALC662 or ALC888S HD audio codec |
| E/S numériques | 4-in/4-out |
| Chien de garde | 256 levels |
| Clavier/souris | N/A |
| Parallèle | 1x Parallel port via box header |
| Dimensions (L x l) | 305mm x 244mm (12" x 9.6") |
| Alimentation | ATX/ DC-IN 12V (only) 20+4-pin connector for ATX 2x 2-pin connector for 12V DC power-in (IP418-DC only) |
| Température de fonctionnement | -40°C~85°C ( -40°F~185°F) |
| Température d’entreposage | -40°C~90°C (-40°F~194°F) |
| Humidité relative | 10% ~ 90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IP418 est déployé
CAS D'USAGE
Compact OEM design-in
Space-constrained products needing a certified compute module rather than a full board.
CAS D'USAGE
Long-lifecycle carrier designs
Custom carrier boards built around a standardized, sourceable CPU module.
CAS D'USAGE
Medical & instrumentation
Low-power modules for diagnostic and portable instrument designs.
CAS D'USAGE
Robotics & automation
Compact compute modules for motion controllers and mobile robotics platforms.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
