IP417

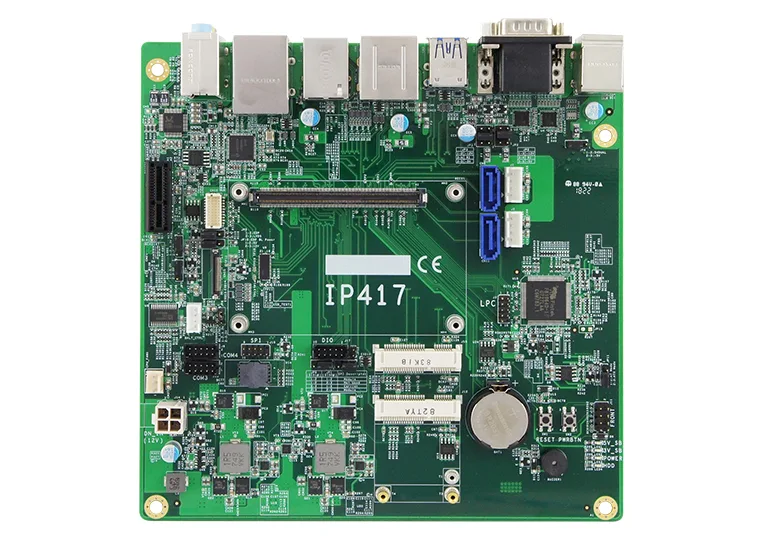

Carte porteuse COM Express Type 10 (R3.0)
Carte porteuse COM Express Type 10 (R3.0). Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
STOCKAGE
-40°C~90°C (-40°F~194°F)
AFFICHAGE
1x DisplayPort1x LVDS or 1 x eDP (option)
ETHERNET
LAN1: Derived from COM Express CPU module LAN2: 1x Intel I210IT
ENVIRONNEMENT
-40°C~85°C (-40°F~185°F)
COM Express Type 6Carrier board
P/N # IP417
Introduction au chien de garde Spécifications
21 LIGNES
| Format | Mini ITX |
|---|---|
| Interface du module | COM Express Type-10 (R3.0) |
| Emplacements d’extension | 1x PCI-E(x1) slot |
| Emplacements Mini | 1x MiniPCI-E socket (full-size) 1x MiniPCI-E socket (half-size) |
| Sortie vidéo | 1x DisplayPort1x LVDS or 1 x eDP (option) |
| Ethernet | LAN1: Derived from COM Express CPU module LAN2: 1x Intel I210IT |
| Puce d’E/S | Fintek F81846D-I |
| Port série | 2x COM ports (RS232) |
| USB 2.0 | 8x USB 2.0 |
| USB 3.0/ 3.1 | 2x USB 3.0 |
| Serial ATA | 2x SATA III |
| Audio | Built-in ALC662 or ALC888S HD audio codec |
| E/S numériques | 4-in/4-out |
| Chien de garde | 256 levels |
| Clavier/souris | Yes |
| Parallèle | N/A |
| Dimensions (L x l) | 170mm x 170mm (9.6" x 9.6") |
| Alimentation | DC-in 12V only |
| Température de fonctionnement | -40°C~85°C (-40°F~185°F) |
| Température d’entreposage | -40°C~90°C (-40°F~194°F) |
| Humidité relative | 10%~90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IP417 est déployé
CAS D'USAGE
Compact OEM design-in
Space-constrained products needing a certified compute module rather than a full board.
CAS D'USAGE
Long-lifecycle carrier designs
Custom carrier boards built around a standardized, sourceable CPU module.
CAS D'USAGE
Medical & instrumentation
Low-power modules for diagnostic and portable instrument designs.
CAS D'USAGE
Robotics & automation
Compact compute modules for motion controllers and mobile robotics platforms.
