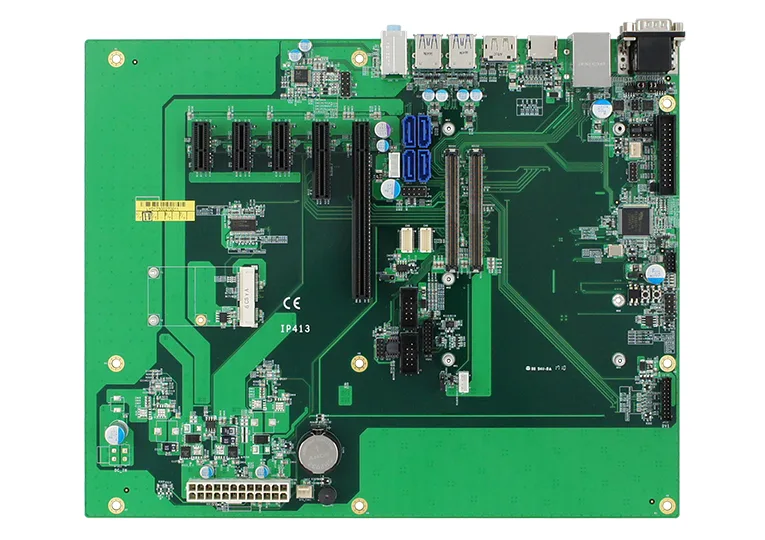

IP413
Carte porteuse COM Express Type6
Carte porteuse COM Express Type6. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
STOCKAGE
-20°C~80°C (-4°F~176°F)
AFFICHAGE
1x VGA3x DDI (1x DisplayPort, 1x DVI-D, 1x HDMI)1x 18/24-bit dual-channel LVDS
ETHERNET
Derived from COM Express CPU module
ENVIRONNEMENT
0°C~60°C (32°F~140°F)
COM Express Type 6Carrier board
P/N # IP413
Introduction au chien de garde Spécifications
21 LIGNES
| Format | ATX |
|---|---|
| Interface du module | COM Express Type-6 |
| Emplacements d’extension | 1x PCI-E(x16) slot1x PCI-E(x4) slot3x PCI-E(x1) slots |
| Emplacements Mini | 1x MiniPCI-E socket (full-size, reserved one hole for half-size) |
| Sortie vidéo | 1x VGA3x DDI (1x DisplayPort, 1x DVI-D, 1x HDMI)1x 18/24-bit dual-channel LVDS |
| Ethernet | Derived from COM Express CPU module |
| Puce d’E/S | Fintek F81846D-I |
| Port série | 4x COM ports-2x COM ports (from Super I/O)-2x COM ports (from CPU module, TX/RX) |
| USB 2.0 | Derived from COM Express module4x USB 2.0 |
| USB 3.0/ 3.1 | 4x USB 3.0 |
| Serial ATA | Derived from COM Express CPU module4x SATA III |
| Audio | Built-in ALC662 or ALC888S HD audio codec |
| E/S numériques | 4-in/4-out |
| Chien de garde | 256 levels |
| Clavier/souris | Yes |
| Parallèle | 1x Parallel port via box header |
| Dimensions (L x l) | 305mm x 244mm (12" x 9.6") |
| Alimentation | ATX / DC-in 12V (only)20+4-pin connector for ATX2x 2-pin connector for 12V DC power-in (IP413-DC only) |
| Température de fonctionnement | 0°C~60°C (32°F~140°F) |
| Température d’entreposage | -20°C~80°C (-4°F~176°F) |
| Humidité relative | 10% ~ 90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IP413 est déployé
CAS D'USAGE
Compact OEM design-in
Space-constrained products needing a certified compute module rather than a full board.
CAS D'USAGE
Long-lifecycle carrier designs
Custom carrier boards built around a standardized, sourceable CPU module.
CAS D'USAGE
Medical & instrumentation
Low-power modules for diagnostic and portable instrument designs.
CAS D'USAGE
Robotics & automation
Compact compute modules for motion controllers and mobile robotics platforms.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
