MODULES EMBARQUÉS / EN STOCK
IP409

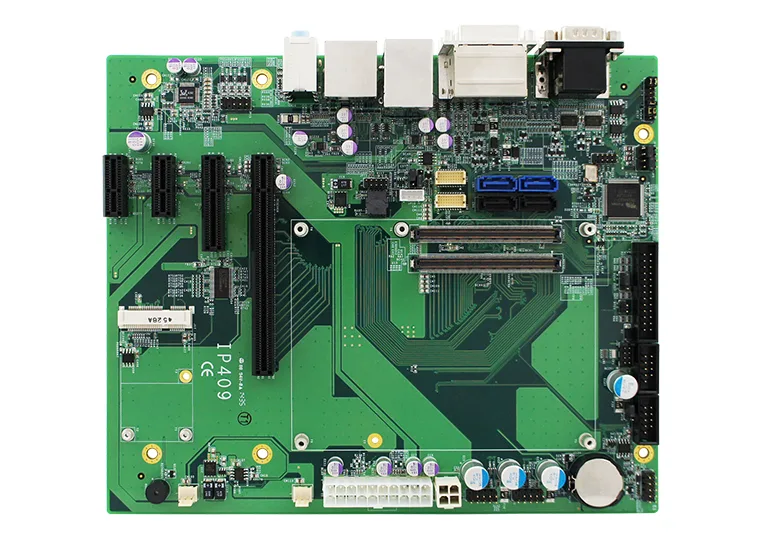

Carte porteuse COM Express Type 6
Carte porteuse COM Express Type 6. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
STOCKAGE
-20°C~80°C (-4°F~176°F)
AFFICHAGE
1x VGA3x DDI (1 x DVI-D, 1 x DVI-I, 1 x DisplayPort)1x 18/24-bit dual-channel LVDS
ETHERNET
Derived from COM Express CPU module
ENVIRONNEMENT
0°C~60°C (32°F~140°F)
COM Express Type 6Carrier board
P/N # IP409
Introduction au chien de garde Spécifications
21 LIGNES
| Format | Flex ATX |
|---|---|
| Interface du module | COM Express Type-6 |
| Emplacements d’extension | 1x PCI-E(x16) slot1x PCI-E(x4) slot2x PCI-E(x1) slot |
| Emplacements Mini | 1x MiniPCI-E socket (full-size, reserved one hole for half-size) |
| Sortie vidéo | 1x VGA3x DDI (1 x DVI-D, 1 x DVI-I, 1 x DisplayPort)1x 18/24-bit dual-channel LVDS |
| Ethernet | Derived from COM Express CPU module |
| Puce d’E/S | Fintek F81846D-I |
| Port série | 4x COM ports2x COM from super I/O (RS232)2x COM from CPU module (TX/RX) |
| USB 2.0 | 4x USB 2.0 |
| USB 3.0/ 3.1 | 4x USB 3.0 |
| Serial ATA | Derived from COM Express module2x SATA III2x SATA II |
| Audio | Built-in ALC662 or ALC888S HD audio codec |
| E/S numériques | 4-in/4-out |
| Chien de garde | 256 levels |
| Clavier/souris | N/A |
| Parallèle | 1x Parallel port via pin header |
| Dimensions (L x l) | 190mm x 228mm (7.5" x 9.0") |
| Alimentation | 20+4pins connector for ATX |
| Température de fonctionnement | 0°C~60°C (32°F~140°F) |
| Température d’entreposage | -20°C~80°C (-4°F~176°F) |
| Humidité relative | 10% ~ 90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IP409 est déployé
CAS D'USAGE
Compact OEM design-in
Space-constrained products needing a certified compute module rather than a full board.
CAS D'USAGE
Long-lifecycle carrier designs
Custom carrier boards built around a standardized, sourceable CPU module.
CAS D'USAGE
Medical & instrumentation
Low-power modules for diagnostic and portable instrument designs.
CAS D'USAGE
Robotics & automation
Compact compute modules for motion controllers and mobile robotics platforms.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
PARLER À UN INGÉNIEURRessources
- TÉLÉCHARGER ↓IP409 datasheetDocument PDF
- TÉLÉCHARGER ↓Introduction au chien de gardeDocument PDF
CUSTOMER PORTAL
Licensed customers get access to BIOS source, schematics, and full production test documentation.
REQUEST PORTAL ACCESS
