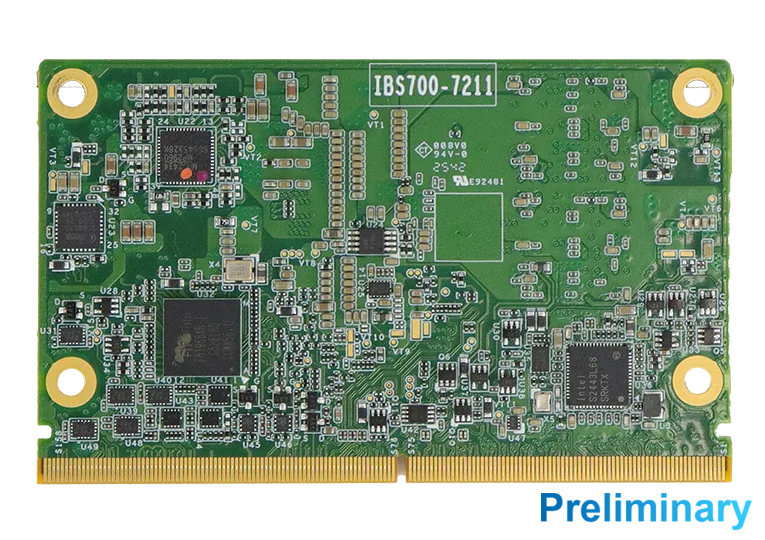

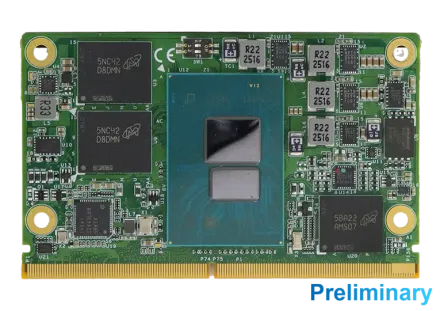

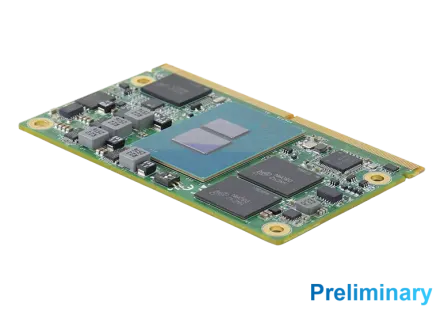

IBS700
SMARC™ 2.2 with Intel® Atom® x7000RE Series or N-Series processor
SMARC™ 2.2 with Intel® Atom® x7000RE Series or N-Series processor. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
Spécifications
| Processeur | Intel® Atom® x7000RE Series or N-Series processor |
|---|---|
| PCH | Integrated in Intel® SoC |
| Mémoire | Onboard LPDDR5, 16GB |
| BIOS | AMI |
| Minuterie de surveillance | 256 levels |
| Surveillance matérielle | Yes |
| Interface de stockage | eMMC 64GB |
| Emplacements d’extension | SMARC connector to carrier board |
| Contrôleur graphique | Intel® SOC integrated graphics |
| Sortie vidéo | DisplayPort, LVDS or eDP on carrier board |
| Ethernet | 2x Intel® I226LM(IT) 2.5 GbE RJ45 on carrier board |
| Chipset d’E/S | Fintek F81966AB-I onboard |
| Port série | 4 x UART ports:-UART 0: 4 wire-UART 1: 2 wire-UART 2: 4 wire-UART 3: 2 wire |
| USB 2.0 | 2x USB3.2 (10bps) via carrier board |
| USB 3.X | 6x USB2.0 via carrier board |
| Serial ATA | 1x SATA III via carrier board |
| Audio | Built-in HD Audio controller1x HDA1x I2S(Linux only) |
| TPM | 2.0 |
| Autres | 12x GPIO6~13 from F81966AB-I; 0~3 GPO (4 for HDA reset) |
| Dimensions (L x l) | 82mm x 50mm (3.23“ x 1.97“) |
| Consommation électrique | N/A |
| Température de fonctionnement | 0°C~60°C ( 32°F~140°F)-20°C~70°C ( -4°F~158°F) (Wide Temp.) |
| Température d’entreposage | -20°C~80°C (-4°F~176°F) |
| Humidité relative | 90% (non-condensing @60°C) |
E/S — Panneau arrière
Accès frontal
Où le IBS700 est déployé
Space-constrained products needing a certified compute module rather than a full board.
Custom carrier boards built around a standardized, sourceable CPU module.
Low-power modules for diagnostic and portable instrument designs.
Compact compute modules for motion controllers and mobile robotics platforms.
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
PARLER À UN INGÉNIEURRessources
- TÉLÉCHARGER ↓IBS700 driver packageEnsemble complet de pilotes · via Google Drive
- TÉLÉCHARGER ↓Introduction au chien de gardeDocument PDF
Licensed customers get access to BIOS source, schematics, and full production test documentation.
