AMÉRIQUE DU NORDCERTIFIÉ ISO 9001
MODULES EMBARQUÉS / EN STOCK

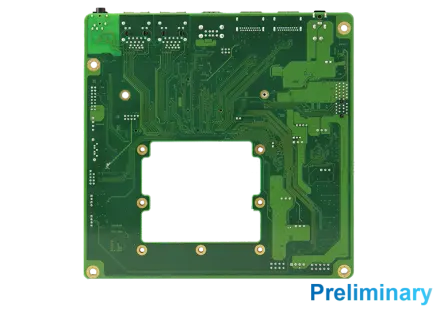

IBS-VB
Carte porteuse IBS Series SMARC 2.2 CPU Module
Carte porteuse IBS Series SMARC 2.2 CPU Module. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
STOCKAGE
-40°C~85°C (-40°F~185°F)
AFFICHAGE
2x DisplayPort1x LVDS or 1x eDP (By option)
ETHERNET
2x RJ45 for 2.5G Lan
ENVIRONNEMENT
-20°C~70°C (-4°F~-94°F)
SMARCCarrier board
P/N # IBS-VB
Introduction au chien de garde Spécifications
23 LIGNES
| Format | Mini-ITX |
|---|---|
| Interface du module | SMARC 2.2 connector |
| Emplacements d’extension | N/A |
| Emplacements Mini | N/A |
| Sortie vidéo | 2x DisplayPort1x LVDS or 1x eDP (By option) |
| Ethernet | 2x RJ45 for 2.5G Lan |
| Puce d’E/S | N/A |
| Port série | 4x 6-pin header for UART 0~3 |
| USB 2.0 | 2x USB 2.0 Type A |
| USB 3.0/ 3.1 | 2x USB 3.2 Type A |
| Serial ATA | 1x SATA III |
| PCIe | 1x PCIe Slot |
| M.2 | 1x M.2 E-key for PCIe x1 and USB 2.01x M.2 B-key for PCIe x 1 and USB 2.0 |
| Audio | 1x 12-Pin header for Audio (HDA)1x Audio Jack for speaker/Mic (I2S) |
| E/S numériques | 1x 5-pin (x2) header for GPIO1x 3-pin (x2) header for GPIO |
| Chien de garde | 256 levels |
| Clavier/souris | N/A |
| Parallèle | N/A |
| Dimensions (L x l) | 170 mm x 170 mm (6.7“ x 6.7“) |
| Alimentation | DC-in (12V)DC jack or 2-pin connector for 12V DC power-in |
| Température de fonctionnement | -20°C~70°C (-4°F~-94°F) |
| Température d’entreposage | -40°C~85°C (-40°F~185°F) |
| Humidité relative | 10% ~ 90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IBS-VB est déployé
CAS D'USAGE
Compact OEM design-in
Space-constrained products needing a certified compute module rather than a full board.
CAS D'USAGE
Long-lifecycle carrier designs
Custom carrier boards built around a standardized, sourceable CPU module.
CAS D'USAGE
Medical & instrumentation
Low-power modules for diagnostic and portable instrument designs.
CAS D'USAGE
Robotics & automation
Compact compute modules for motion controllers and mobile robotics platforms.
