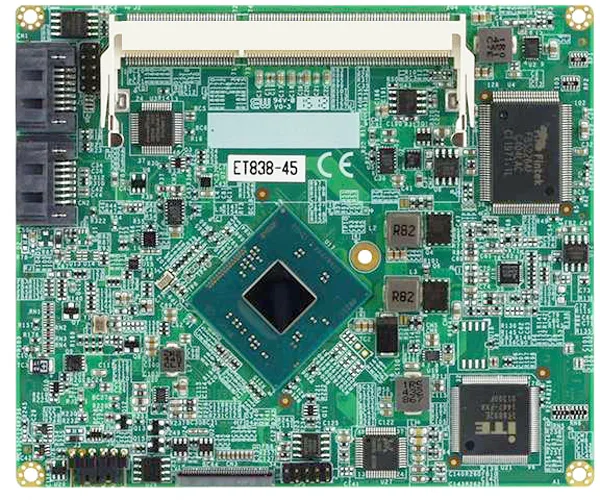

ET838
Intel® Atom™ E3845 SoC ETX (3.0) CPU Module w/CRT, LVDS and 10/100 LAN
Intel® Atom™ E3845 SoC ETX (3.0) CPU Module w/CRT, LVDS and 10/100 LAN. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
Spécifications
| Processeur | Intel® Atom™ E3845 SoC , 1.91GHz |
|---|---|
| Mémoire système | 1x DDR3L SO-DIMM , Max. 4GB |
| Chipset système | Integrated in Intel® Atom™ SoC |
| BIOS | AMI BIOS |
| Minuterie de surveillance | 256 levels |
| SSD | N/A |
| Surveillance matérielle | Yes |
| Emplacements d’extension | 4x ETX connectors for PCI bus, USB, audio, CRT, LVDS, LAN, COM ports, LPT, IDE, PS/2 keyboard/mouse and ISA bus |
| Contrôleur VGA | Intel® Atom™ SoC integrated Gen. 7 4Eus graphics |
| Mémoire VGA | Shared memory |
| Interface d’affichage | Support CRT, 24-bit dual channel LVDS and 1x DDI port |
| Contrôleur LAN | Realtek 8106E 10/100Mbps LAN |
| Connecteur LAN | On baseboard |
| Chipset d’E/S | Nuvoton NCT6102D, 1x KB, 1x Mouse , 1 x Printer , 2x RS232, 2xSATA II |
| USB | 4 ports (USB 2.0) via baseboard |
| Audio | Intel® Atom™ SoC built-in HD Audio w/ Realtek ALC662 codec |
| Autres | Fintek F85226 ( LPC to ISA) |
| Dimensions | 95mm x 114mm (3.74" x 4.49") |
| Alimentation max. requise | TBC |
| Température de fonctionnement | 0°C~60°C (32°F~140°F) |
| Température d’entreposage | -20°C~80°C (-4°F~176°F) |
| Humidité relative | 90% (non-condensing @60°C) |
Caractéristiques
| Caractéristique 1 | Onboard Intel® Atom™ SoC E3845, 1.91GHz |
|---|---|
| Caractéristique 2 | 1x DDR3L SO-DIMM , Max. 4GB |
| Caractéristique 3 | Supports CRT, LVDS and 1x DDI signal |
| Caractéristique 4 | 1x 10/100Mbps LAN |
| Caractéristique 5 | Watchdog timer, LPC to ISA |
| Caractéristique 6 | 2x SATA II , 2x IDE, 4x USB 2.0, 2x COM |
| Caractéristique 7 | Supports Wide Temperature |
Informations de commande
| ET838-I45 | - Intel® Atom™ E3845 SoC ETX (3.0) CPU Module w/CRT, LVDS and 10/100 LAN |
|---|
E/S — Panneau arrière
Accès frontal
Où le ET838 est déployé
Space-constrained products needing a certified compute module rather than a full board.
Custom carrier boards built around a standardized, sourceable CPU module.
Low-power modules for diagnostic and portable instrument designs.
Compact compute modules for motion controllers and mobile robotics platforms.
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
PARLER À UN INGÉNIEURRessources
- TÉLÉCHARGER ↓Introduction au chien de gardeDocument PDF
Licensed customers get access to BIOS source, schematics, and full production test documentation.
