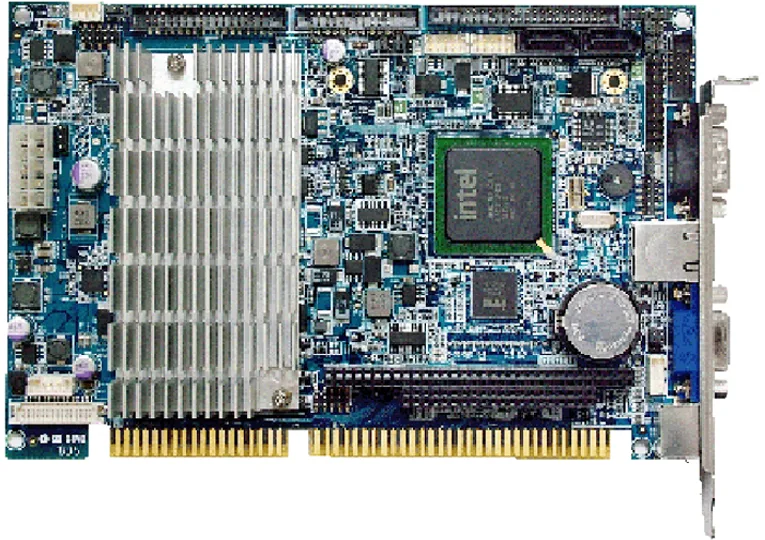

ISA588LF
Carte ISA Intel® Atom™ N270 CPU Half w/VGA/Audio/LAN
Carte ISA Intel® Atom™ N270 CPU Half w/VGA/Audio/LAN. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
PROCESSEUR
Intel® Atom™ N270 processor
STOCKAGE
1 x Compact flash slot (IDE)
AFFICHAGE
Build-in Intel® 945GSE · Supports CRT, LVDS
ETHERNET
Single port · Intel® 82583V GbE support wake-on-LAN with ATX powe
Spécifications
29 LIGNES
| CPU Support | Intel® Atom™ N270 processor |
|---|---|
| CPU Frequency | 1.6GHz |
| Chipset | Intel® 945GSE + ICH7M (FSB:533MHz) |
| DRAM | 1 x 200-Pin DDR2 SO-DIMM, supports DDR2 400/533 up to 2GB |
| BIOS | Phoenix-Award PnP BIOS Memory size 8 Mbit |
| Chien de garde | 1~255 secs Watchdog timer selectable w / Reset / NMI |
| Alimentation | Supports AT / ATX power |
| Alimentation requise | +5V, +12V |
| Consommation électrique | +5V: 5.4A/ +12V: 1A |
| Dimension | 185mm x 122mm (7.28" x 4.8") |
| Certificate | FCC/ CE |
| Interface IDE | 1 x IDE connector with 44 pin pin-header on board |
| SATA Interface | 2 x S-ATA II connector |
| SSD | 1 x Compact flash slot (IDE) |
| Interface FDD | 1 x FDD connector with 34 pin box-header |
| Expansion Bus | 1 x PC/104 |
| Port série | 2 ports, 16550 UARTs RS-232, COM 1 for RS-232, COM 2 for RS-232/422/485 |
| Port parallèle | 1 x Parallel port (SPP / EPP / ECP) |
| IrDA | 1 (SIR) |
| Keyboard | 1 x Mini DIN connector |
| Mouse | 1 x Mini DIN connector |
| LAN | Single port · Intel® 82583V GbE support wake-on-LAN with ATX powe |
| Audio | Support HD audio daughter board |
| USB | 4 x USB 2.0 |
| Graphic | Build-in Intel® 945GSE · Supports CRT, LVDS |
| Interface LCD | 18/36 bit LVDS |
| Operation Temp. | 0° ~ 60°C (32° ~ 140°F) |
| Température d’entreposage | -40° ~ 85°C (-40° ~ 185°F) |
| Humidité | Operation humidity 20 ~ 90% · Storage humidity 20 ~ 95% |
Caractéristiques
5 LIGNES
| Caractéristique 1 | Intel® Atom™ N270 (1.6GHz) CPU on board |
|---|---|
| Caractéristique 2 | Intel® 945GSE + ICH7M+ FWH (FSB:533MHz) |
| Caractéristique 3 | 1 x 200-Pin DDR2 SO-DIMM, supports DDR2 400/533 up to 2GB |
| Caractéristique 4 | Expansion PC/104 |
| Caractéristique 5 | Fanless solution |
Informations de commande
6 LIGNES
| BH-0588RC-00P | - Half-size ISA CPU card w Intel® Atom™ N270 CPU VGA / LVDS/ Audio /LAN (GbE) / 2 x COM |
|---|---|
| 7-028-01209011 | - Audio cable w/ bracket |
| 27-001-53212031 | - FDD cable |
| 27-006-03306111 | - USB cable |
| 27-027-05106201 | - External PS/2 cable |
| 27-012-02501071 | - AT power cable |

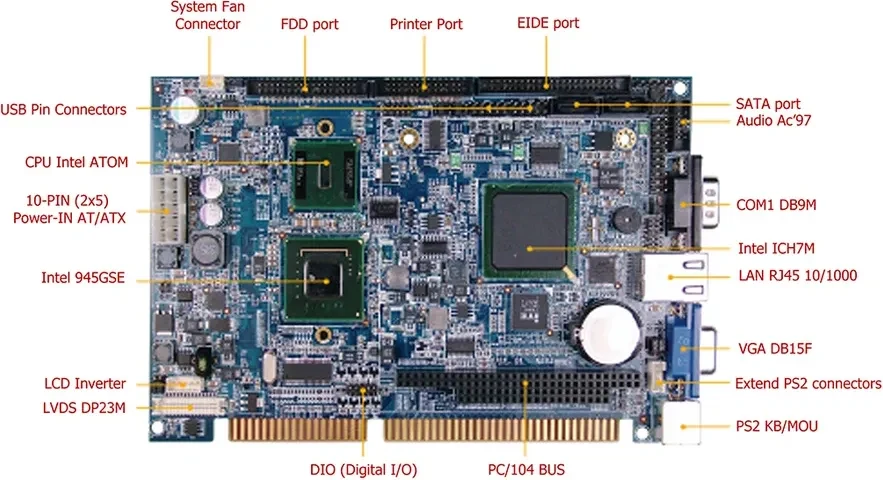

E/S — Panneau arrière
Accès frontal
Où le ISA588LF est déployé
CAS D'USAGE
OEM integration
Drop-in board for custom enclosures, instrumentation, and purpose-built hardware.
CAS D'USAGE
Industrial control
PLC-adjacent controllers, motion control, and machine-tending applications.
CAS D'USAGE
Embedded kiosks
Behind-display compute for purpose-built kiosk and terminal hardware.
CAS D'USAGE
Test & measurement
Instrument hosts and ATE controllers built around a serviceable long-lifecycle board.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
