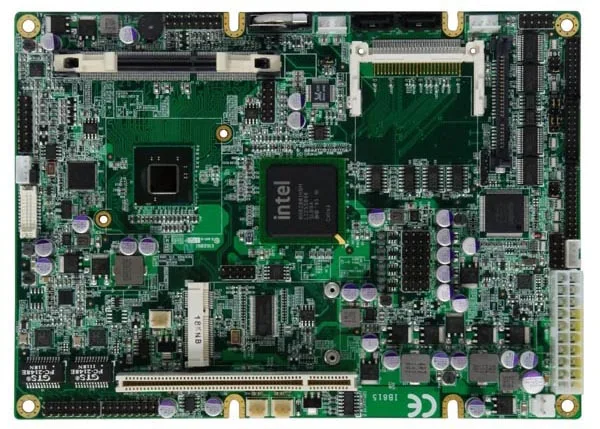

IB815
Intel® Atom™ D525 5.25
Intel® Atom™ D525 5.25. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
PROCESSEUR
Onboard Intel® Atom™ processors D525 DC · 1.80GHz
MÉMOIRE
1x DDR3-800 SO-DIMM · Max. 4GB
STOCKAGE
SSD: CFast socket (IB815FC) + CF (IB815F / IB815FC)
ETHERNET
Two Realtek 8111E PCI-E Gigabit LAN · Two RJ-45 on board
Spécifications
18 LIGNES
| Processeur | Onboard Intel® Atom™ processors D525 DC · 1.80GHz |
|---|---|
| Chipset | Intel® 82801HM I/O Controller · ICH8M |
| BIOS | AMI BIOS |
| Mémoire système | 1x DDR3-800 SO-DIMM · Max. 4GB |
| VGA intégré | Intel® ICH8M integrated Graphics Media Accelerator (GMA 3150) |
| LAN | Two Realtek 8111E PCI-E Gigabit LAN · Two RJ-45 on board |
| Stockage | SSD: CFast socket (IB815FC) + CF (IB815F / IB815FC) |
| Audio | ICH8M integrated audio controller with ALC662 codec for 5.1CH |
| E/S LPC | Nuvoton NCT6627UD I/O chipset · 1x KB, 1x mouse, 1x LPT, 1x IrDA, 3x RS-232, 1x RS-232/422/485, 2x SATA II |
| Ports série | Three RS-232 and one RS-232/433/485 COM ports |
| Serial ATA | Supports 2 SATA II ports |
| USB (2.0) | Supports 8 USB ports (via pin header) |
| Minuterie de surveillance | Generates system reset; 256 levels |
| E/S numériques | 4 in / 4 out |
| Connecteur d’alimentation | ATX power, DC-in (+12V) |
| Emplacements d’extension | 1x PCI, 1x Mini PCI-E |
| Format | 5.25" Disk-Size SBC |
| Dimensions | 203mm x 146mm · TBC · 0°C~60°C (32°F~140°F) · -20°C~80°C (-4°F~176°F) · 10%~90% (non-condensing) |
E/S — Panneau arrière
Accès frontal
Où le IB815 est déployé
CAS D'USAGE
OEM integration
Drop-in board for custom enclosures, instrumentation, and purpose-built hardware.
CAS D'USAGE
Industrial control
PLC-adjacent controllers, motion control, and machine-tending applications.
CAS D'USAGE
Embedded kiosks
Behind-display compute for purpose-built kiosk and terminal hardware.
CAS D'USAGE
Test & measurement
Instrument hosts and ATE controllers built around a serviceable long-lifecycle board.
Vous avez un cas d'usage précis ?
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
PARLER À UN INGÉNIEURRessources
- TÉLÉCHARGER ↓IB815 user manualDocument PDF
- TÉLÉCHARGER ↓Introduction au chien de gardeDocument PDF
