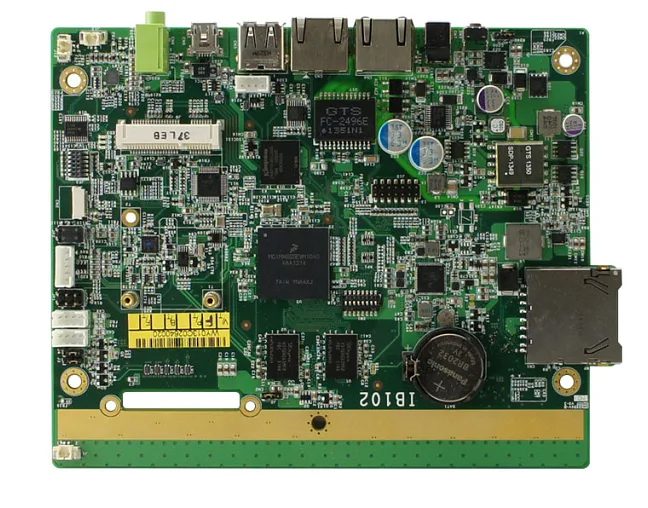

IB102
SBC à base ARM — NXP i.MX6 Cortex-A9 Solo Core 1GHz SoC Risc Platform
SBC à base ARM — NXP i.MX6 Cortex-A9 Solo Core 1GHz SoC Risc Platform. Soutien de garantie local et personnalisation d’ingénierie offerte sur demande.
Spécifications
| Format | Disk-Size SBC |
|---|---|
| Processeur | NXP Cortex™-A9 i.MX6 Solo 1GHz |
| Mémoire système | 1GB DDR3 on board |
| Mémoire de données | 4GB eMMC on board · SD socket (up to 64GB) |
| Affichage | 18/24 bit single channel LVDS (up to 1366 x 768) |
| Codec vidéo | Decode: 1080p, 30fps Encode: 1080p, 30fps |
| LAN | 1st LAN 10/100/1000 Base-T Ethernet (Gb LAN) |
| Tactile | PM6000 resistive touch IC (4/5-wires) on board USB/ I2C header on board (for capciative touch) |
| Audio | Audio pin header (1x microphone, 1x speaker) |
| RTC | Seiko RTC IC on board |
| Chien de garde | 256 Levels |
| E/S de bord | 1x USB 2.0 Host (Type-A) · 1x USB OTG (mini-USB Type-B) · 1x COM (RS232/422/485) · 1x DC-in jack · 1x Reset button |
| Connecteurs et emplacements d’extension | Headers: · 8x GPIO pin header · 1x Debug port pin header · 1x USB2.0 host box header · 1x I²C pin header · 1x 4/5-wire resistive touch pin header · 1x Single channel LVDS box header (up to 1366 x 768) · 1x Audio pin header (1x microphone, 1x speaker) |
| Emplacements | 1x Full-size Mini PCI-E with USB interface |
| Autres | 1x LED light bar (Green/Red/Orange configurable) |
| Alimentation | 12V DC-in or PoE (IEEE 802.at Class3) |
| Dimensions | 131mm x 160mm (5.16” x 6.3”) |
| Périphériques | WiFi / GPS / 3G module (option) |
| Prise en charge logicielle | Ubuntu Linux 11.10(kernel 3.0.35)/ Android 4.3 |
| Certification | CE/FCC Class A |
| Température de fonctionnement | 0°C~ 60°C (32°F ~ 140°F) |
| Humidité relative | 10%~90% (non-condensing) |
Caractéristiques
| Caractéristique 1 | NXP ARM Cortex-A9, 1GHz CPU |
|---|---|
| Caractéristique 2 | 1GB DDR3, 4GB eMMC on board |
| Caractéristique 3 | Supports POE+, COM, USB-OTG, SD card, LVDS |
| Caractéristique 4 | Supports Resistive touch header (4/5-wires), and capacitive touch interface. |
| Caractéristique 5 | Supports OpenGL ES 2.0 |
| Caractéristique 6 | Supports rich I/O internface for BOM customization Fanless |
Informations de commande
| IB102 | - NXP i.MX6 Solo (1GHz) SBC, 1GB DDR3, Gb LAN, SD, COM ports, Mini PCI-E, HDMI, 8x GPIO, 4GB eMMC, 4/5-wire R-touch, Light Bar, 12V and POE+ support |
|---|---|
| IB102A | - NXP i.MX6 Solo (1Ghz) SBC, 1GB DDR3, Gb LAN, SD, COM ports, Mini PCI-E, 8x GPIO, 12V DC-in support |
E/S — Panneau arrière
Accès frontal
Où le IB102 est déployé
Drop-in board for custom enclosures, instrumentation, and purpose-built hardware.
PLC-adjacent controllers, motion control, and machine-tending applications.
Behind-display compute for purpose-built kiosk and terminal hardware.
Instrument hosts and ATE controllers built around a serviceable long-lifecycle board.
Nos ingénieurs d'application adapteront votre environnement, votre pile logicielle et vos exigences d'E/S à la bonne plateforme — ou modifieront celle-ci.
